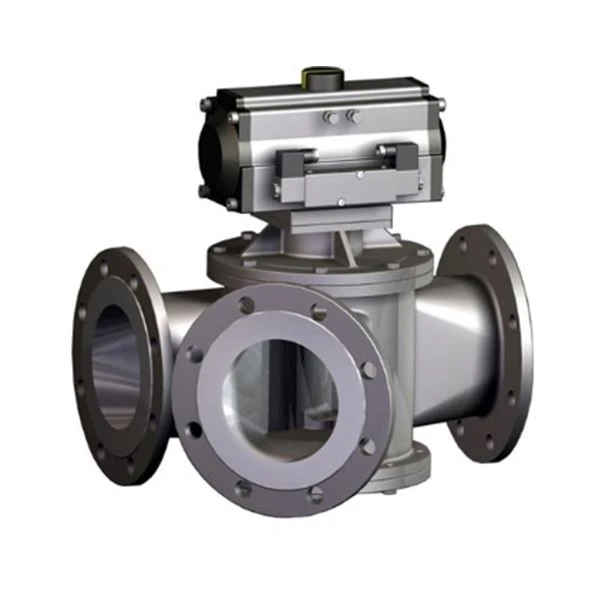

שסתום מפנה מסוג תקע

שסתום מפנה מסוג Plug הוא התקן מיתוג צנרת ליבה המותאם אישית למערכות שינוע של חומרים מוצקים (אבקה, חומר גרגירי, אבקה-תערובת גרגירית). בהתבסס על שנות הניסיון של החברה בייצור שסתומים וטכנולוגיית שינוע חומרים, היא משתמשת ב"ליבת שסתום גלילי סיבובית" כליבה ומאמצת פריסה תלת-ת עם כניסה אחת ושני יציאות או שני כניסות ויציאה אחת. זה יכול לממש בצורה גמישה את הפונקציות של החלפת כיוון זרימת החומר, הטיה ומיזוג. יש לו גם את היתרונות של אנטי-סתימה ועמידות בפני שחיקה, איטום אמין ותפעול נוח. הוא מיוצר בהתאם לסטנדרטים בתעשייה כגון GB/T 9092 ו-API 598. הוא מתאים לתנאי עבודה מרובים מלחץ רגיל ועד לחץ גבוה ונמצא בשימוש נרחב בתעשיות כימיות, מתכות, אנרגיה חדשה, כרייה, עיבוד תבואה ועוד. זה פותר לחלוטין את נקודות הכאב בתעשייה כגון חסימת מיתוג אבקה/חומר גרגירי, דליפה והתנגדות זרימה גבוהה, מפשט את פריסת הצינור ומשפר את יעילות התפעול של מערכת שינוע החומר.

כמרכז מיתוג מרכזי במערכות להעברת אבקה/חומר גרגירי, שלוש פונקציות הליבה של מוצר זה פועלות יחד לחיבור מערכות צינורות שונות, ומאפשרות בקרת חומרים גמישים תוך הבטחת יציבות תפעולית וקלות שימוש, והתאמה לדרישות שונות של תהליך שינוע החומר:

החלפת כיוון זרימה גמישה: ניתן לשנות את כיוון זרימת החומר במהירות על ידי הנעת ליבת השסתום לסיבוב דרך המפעיל. זה מתאים לפריסת צינור עם כניסה אחת ושני שקעים או שני כניסות ושקע אחד. ניתן לבחור את זווית הצינור כ-30 מעלות או 45 מעלות בהתאם לדרישות. אין צורך בשילוב שסתומים נוסף, מה שמפשט את פריסת הצינור והתאמה לזרימת התהליך עם מיתוג תכוף. מיקום פעולת ליבת השסתום מזוהה במדויק על ידי מתג זיהוי הגבול כדי להבטיח שהמתג נמצא במקומו.

הסחה ומיזוג יעילים: עיצוב ערוץ זרימת תוף סיבובי אופטימלי יכול לממש במדויק את החלוקה של חומר אחד לשתי יציאות, או מיזוג של שני חומרים לפלט אחד. לתעלת הזרימה אין פינות מתות או שאריות, מונעת הצטברות חומרים, מתאימה לצורכי העברת החומר בקצבי זרימה שונים, מבטיחה פיזור חומר אחיד ומבטיחה את יציבות תהליך הייצור. הוא מתאים במיוחד לתרחישי שינוע רציף של אבקה וחומרים גרגירים.

אנטי-חסימה, איטום ומניעת דליפות: מאמץ מבנה איטום מיוחד, וניתן להגדיר אותו עם ערכת איטום מיוחדת בהתאם לדרישות איטום הלחץ כדי להשיג איטום הדוק, חסימת ביעילות דליפת חומרים וכניסת אוויר, הימנעות מבזבוז חומר וזיהום אבק בית מלאכה; תעלת זרימת התוף הסיבובית חלקה ונקייה, ללא בליטות או פינות מתות, ועם עיצוב תעלת זרימה סביר-, היא מבטלת לחלוטין חסימות והצטברות חומרים, והיא מתאימה לשינוע והחלפה של חומרים עם צמיגות גבוהה ומתגבשות בקלות.

1. ליבת שסתום צילינדר סיבובית, עם ביצועים יוצאי דופן נגד-סתימה.

הליבה מאמצת ליבת שסתום גליל סיבובית, והדופן הפנימית של תעלת הזרימה מלוטשת במדויק (דיוק הליטוש יכול להגיע ל-400#), חלקה ונקייה, ללא פינות מתות של שאריות חומר, מה שיכול למנוע ביעילות חסימה והצטברות של אבקה וחומרים גרגירים במהלך תהליך המעבר. הוא מתאים לחומרים גרגירים בעלי גדלי חלקיקים מרובים מ-0.1 עד 50 מ"מ וחומרי אבקה שונים. ליבת השסתום מסתובבת בצורה חלקה וממוקמת במדויק על ידי מתג זיהוי הגבול. המיתוג חלק ומתאים למספר תרחישים כגון היפוך פריקת כבידה והיפוך צינורות שינוע פניאומטיים.

2. איטום אמין, מותאם לתנאי לחץ שונים.

ניתן להגדיר את החותם הרך או החותם הקשיח בהתאם לתנאי העבודה. האיטום הרך משתמש בחומרים פולימריים גבוהים כמו PTFE ו-PEEK, המתאימים ללחץ נמוך ולמדיות נקיות (כגון תעשיות מזון ותרופות) כדי להשיג אפס דליפה. האיטום הקשיח משתמש בחומרים-עמידים לבלאי ועמידים-בטמפרטורה גבוהה כגון סגסוגת Stellite וטונגסטן קרביד, המתאימים לתנאי לחץ גבוה. לחץ העבודה יכול לכסות לחץ אטמוספרי ללחץ גבוה מעל 0.35MPa. זה יכול לפעול ללא דליפה ובלאי לאורך זמן, ועומד בדרישות האיטום של תרחישי לחץ שונים.

3. ללבוש-עמיד ועמיד, עם חיי שירות ארוכים.

גוף השסתום וליבה של שסתום צילינדר סיבובי יצוק מדויק מפלדה יצוקה מפלדת אל חלד (304, 316L, CF8/CF8M אופציונלי), עם מבנה חזק, חוזק גבוה ואינו מעוות בקלות, ומראה יפהפה. משטח ליבת השסתום מוקשח או מרותך מסגסוגת קשה (HRC גדול מ-55 או שווה ל-55), מה שיכול לעמוד ביעילות ב-השפשוף והבלאי המהיר של אבקה וחומרים גרגירים, והוא מתאים להעברת חומרים-שחיקה גבוהים. מושב המיסב מאמץ עיצוב איטום בידוד כדי למנוע כניסת חומר, להאריך את חיי רכיבי הליבה ולהפחית את עלות התחזוקה המאוחרת יותר.

4. קל לתפעול, תגובה מהירה וניתנת לשליטה

הוא תומך במצבי נהיגה ידניים ופנאומטיים כאחד. הנעה ידנית חוסכת-עבודה וגמישה למעבר. הנעה פניאומטית שולטת במפעיל באמצעות שסתום סולנואיד, שיכול להשיג מיתוג מהיר. הוא תומך בשליטה מרחוק ובקישור אוטומציה, תואם לקווי ייצור של אוטומציה תעשייתית ואינו דורש הפעלה ידנית- באתר, מה שמשפר מאוד את יעילות הייצור. שני המצבים של ליבת השסתום מזוהים ישירות על ידי מתג זיהוי הגבול כדי להבטיח מיתוג מדויק ולהימנע מפעולה שגויה.

5. טווח שלם של קטרים, יכולת הסתגלות חזקה להתקנה

הקוטר הנומינלי מכסה את DN50-DN600 (2"-24"), אשר יכול לענות על צורכי העברת החומר בקצבי זרימה שונים ומתאים לתרחישים של אבקת זרימה גדולה ותרחישים של העברת חומר גרגירי. הממשק מאמץ חיבור אוגן סטנדרטי של GB/T 9113 ו-ANSI B16.5 (150lb), אשר ניתן לחבר בצורה חלקה עם מערכות שינוע פניאומטיות שונות, ציוד אחסון וצינורות שינוע. הוא תומך בשיטות התקנה אופקיות ואנכיות. המשתמשים יכולים לבחור את זווית ההתקנה המתאימה בהתאם לצרכי צינור השינוע ללא שינוי מסובך ובעל יכולת הסתגלות חזקה.

6. קל לתחזוקה ועלויות תפעול נמוכות

עם עיצוב מודולרי, חלקים פגיעים כגון ליבות שסתומים ואטמים ניתנים לפירוק ולהחלפה בנפרד מבלי לפרק את השסתום כולו, מה שמשפר מאוד את יעילות התחזוקה. התצורה הסטנדרטית של חלקים פגיעים הופכת את הרכש לנוח, והם-עמידים בפני שחיקה ועמידים, מה שמפחית את תדירות ההחלפה. הציוד פועל עם רעידות ורעש נמוכים, ובעל שיעור כשל נמוך, המאפשר פעולה רציפה-לטווח ארוך. זה מפחית משמעותית את עלויות התחזוקה של זמן השבתה ואת תשומות העבודה, מה שהופך אותו למתאים לצרכי ייצור רציפים 24 שעות ביממה.

Shanghai Hanye Engineering Technology Co., Ltd מתמחה בהעברת חומרים מוצקים ובקרת שסתומים, תוך התמקדות בנקודות הכאב של מעבר בין צינורות אבקה וחומר גרגירי. עם "איטום נגד-סתימה,-עמיד בפני בלאי, גמיש, יעיל ואמין" כעקרונות הליבה שלו, הוא מספק ללקוחות שסתומי הסטה מהימנים ביותר ובעלי יכולת הסתגלות- ופתרונות נלווים. לפרמטרים מפורטים, פתרונות התאמת מצב הפעלה או-מקרי מקרה באתר, אל תהסס לפנות אלינו!
