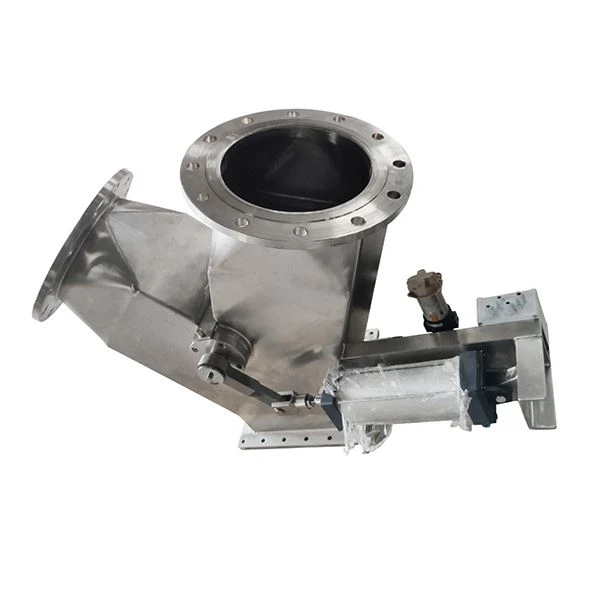

שסתום מפנה סכין כפול

שסתום הסכין הכפול הוא מכשיר בקרת היפוך-בדיוק גבוה שתוכנן במיוחד עבור מערכות שינוע נוזלים, אבקה וחומר גרגירי. תוך מינוף שנות הניסיון של החברה בייצור שסתומים וטכנולוגיית בקרת נוזלים, היא משתמשת ב"ליבת שסתום הצמדה עם להב כפול-" כליבה, תוך שימוש בפריסה תלת-ת עם כניסה אחת ושני יציאות או שני כניסות ויציאה אחת. באמצעות החלפת קישור סינכרוני של שני הלהבים, הוא משיג שליטה מדויקת על כיוון זרימת המדיה, תוך שילוב יתרונות כגון היפוך מדויק, אטימה הדוקה, נגד-עמידות נגד סתימות ובלאי ומבנה קומפקטי. מיוצר בהתאם לסטנדרטים הרלוונטיים כגון GB/T 9092, API 598 ו-ISO 4401, הוא מתאים לתנאי הפעלה שונים מלחץ רגיל ועד בינוני וגבוה. הוא נמצא בשימוש נרחב בתעשיות כמו מכונות בנייה, ציוד כרייה, כימיקלים, מתכות, בניית ספינות וקווי ייצור אוטומטיים, ופותרים לחלוטין נקודות כאב בתעשייה כגון סטיית מיתוג, איטום לקוי, חסימת חומרים קלה והצמדה לקויה של שסתומי היפוך מסורתיים. זה מפשט את פריסת הצינור ומשפר את היציבות התפעולית והשליטה של ​​המערכת.

כמרכז היפוך-בדיוק גבוה עבור מערכות העברת מדיה, מוצר זה מבוסס על "הצמדת-להב כפולה להיפוך מדויק", עם שלוש פונקציות עיקריות הפועלות יחד לחיבור צינור השינוע והמפעיל, השגת בקרת מדיה יעילה תוך הבטחת פעולה יציבה וקלות שימוש בדרישות מרובות של תרחישים, והתאמה לדרישות מורכבות.

קישור להב כפול- להיפוך מדויק: תוך שימוש בליבת שסתום הצמדה כפולה-של להבים, מדויקת-מעובדת על ידי CNC, הלהבים הכפולים מונעים באופן סינכרוני וחלק על ידי מפעילים פנאומטיים, ידניים או חשמליים. זווית ההיפוך ניתנת לשליטה מדויקת (0 מעלות ~ 90 מעלות), ללא היסט או חסימה. זה יכול להשיג באופן גמיש החלפת כיוון זרימה של כניסה אחת ושתי יציאות או שני כניסות ויציאה אחת. איטום ההצמדה הכפול- והמיקום הסינכרוני מונעים זרימה צולבת של מדיה וסטיית היפוך הנגרמת על ידי החלפת להב בודד-. הוא מתאים לתנאי עבודה עם דרישות גבוהות לדיוק היפוך, כגון מערכות הידראוליות מדויקות ומערכות אצווה ושינוע מדויקות.

אנטי-סתימה ואנטי-הצטברות, מתאים למספר מדיה: הלהבים הכפולים מאמצים עיצוב דק ויעיל, והדופן הפנימית של תעלת הזרימה מלוטשת בדיוק (דיוק הליטוש יכול להגיע ל-400#), שהוא חלק ונקי, ללא בליטות או פינות מתות. זה יכול למנוע ביעילות הצטברות וחסימה של אבקה, חומרים גרגירים או נוזלים צמיגים, והוא מתאים לחומרים גרגירים עם גודל חלקיקים של 0.1 ~ 50 מ"מ ואמצעי נוזלים שונים. כאשר הלהבים הכפולים פועלים יחד, הם יכולים לגרד את החומר הנצמד מעט לדופן הפנימית של תעלת הזרימה, ולמנוע עוד יותר הצטברות וחסימה של חומרים, ולבטל לחלוטין את בעיית חסימת החומר והשבתה. זה מתאים לתרחישי כרייה, כימיקלים ואחרים של מדיה מאובקת וצמיגות גבוהה.

איטום כפול למניעת נזילות מעולה: הוא מאמץ מבנה איטום כפול-בהתאמה-כפולה, כאשר הלהבים מתאימים היטב למושב השסתום. רכיבי האיטום עשויים מחומרים עמידים ב-לחץ גבוה, עמידים- ועמידים בפני-הזדקנות כגון FKM (פלואורי גומי), PTFE ו-NBR (גומי ניטריל), אשר ניתן לבחור בגמישות בהתאם למאפייני המדיום כדי להשיג דליפה אפסית של ANSI Class VI. לתנאי לחץ- גבוהים ובלאי- גבוהים, ניתן להגדיר מבנה איטום קשיח (סגסוגת סטליט, טונגסטן קרביד), המספק אטימה כפולה והגנה כפולה כדי למנוע ביעילות דליפת מדיה וחדירת אוויר, מניעת אובדן מדיה, נזק לציוד וזיהום אבק בסדנאות. הוא מתאים לתפעול{10}}יציב לטווח ארוך בתרחישי לחץ בינוניים וגבוהים.

1. עיצוב הצמדת להב כפול- מבטיח החלפת כיוונים מדויקת וללא שגיאות.

הליבה מאמצת ליבת שסתום הצמדה משולבת -בלהב כפול, העשויה מחומר סגסוגת- גבוה ומעובדת בעיבוד מדויק. ללהבים הכפולים עובי אחיד וסנכרון הצמדה חזק. בשילוב עם מנגנון הגבלה מדויק, תהליך ההיפוך חלק, ללא זעזועים- וללא רעש, עם דיוק היפוך של ±0.5 מעלות. זה מונע ביעילות את בעיות ההזזה והזרימה הצולבת המתרחשות בעת נסיעה לאחור עם להב בודד. מהירות התגובה לאחור ניתנת לשליטה (ניתנת להתאמה בין 0.6 ל-1.8 שניות), אשר מתאימה לתנאי נסיעה לאחור תכופים ויכולה גם לעמוד בדרישות של דיוק{10}}גבוה והיפוך חלק. זה מתאים לתרחישים עם דרישות דיוק היפוך גבוהות, כגון קווי ייצור אוטומטיים, מערכות הידראוליות מדויקות ומערכות אצווה מדויקות.

2. עמיד ל-סתימות ובלאי-, מתאים למספר מדיה ותנאי עבודה שונים.

גוף השסתום וליבת השסתום הכפולה-יוצקים במדויק מפלדה יצוקה או מפלדת אל חלד (304, 316L, CF8/CF8M אופציונלי). חלק מהדגמים הקלים משתמשים בסגסוגת אלומיניום עם חוזק- גבוה, המאזן קל משקל ועמידות, וניתן להשתמש בהם בסביבות קשות כמו תרסיס מלח ימי, לחות גבוהה וטמפרטורה גבוהה ואבק גבוה. משטח הלהב מוקשח או מרותך מסגסוגת קשה (HRC גדול מ-58 או שווה ל-58), עם עמידות בפני שחיקה, עמידות בפני קורוזיה ועמידות בפני פגיעות, שיכולים לעמוד ביעילות בסריפה במהירות גבוהה של אבקה וחומרים גרגירים ושחיקה של נוזלים קורוזיביים. עיצוב תעלת הזרימה היעיל מבטל פינות מתות לשאריות החומר, ומתאים למדיות שונות כגון שמן הידראולי, שמן מינרלי, נוזלים כימיים, אבקה וחומרים גרגירים, ויכול גם להתמודד עם בלאי גבוה ותנאי קורוזיה חזקים.

3. מבנה קומפקטי ויכולת הסתגלות חזקה להתקנה.

עם עיצוב משולב וקומפקטי עם ליבת שסתום כפולה-משולבת במיוחד, שסתום זה מקטין את הגודל ביותר מ-35% בהשוואה לשסתומי הכוונה המסורתיים, תופס פחות שטח התקנה. הוא מתאים במיוחד לתרחישים מוגבלים בחלל- כגון חדרי מנועים של ספינות, מכונות בנייה וקווי ייצור אוטומטיים קטנים. הקוטר הנומינלי מכסה את DN40~DN450, והממשק מאמץ חיבורי אוגן סטנדרטיים GB/T 9113 ו-ANSI B16.5, הניתנים לחיבור חלק עם מערכות שינוע פניאומטיות שונות, מערכות הידראוליות, צינורות שינוע ומפעילים. הוא תומך במספר שיטות התקנה, כולל התקנות אופקיות ואנכיות, ללא צורך בשינויים מורכבים. היא ניתנת להתאמה גבוהה ויכולה להסתגל בצורה גמישה לדרישות פריסת צינורות שונות.

4. קל לתפעול ועלות תחזוקה נמוכה

הוא תומך במצבי הנעה ידניים, פנאומטיים וחשמליים. ההנעה הידנית כוללת עיצוב ידית ארגונומי, מה שהופך את הפעולה ללא מאמץ וגמיש, ומאפשר התערבות ידנית מהירה במצבי חירום. הכוננים הפנאומטיים והחשמליים מאפשרים שליטה מרחוק והצמדה אוטומטית, התאמה לקווי ייצור אוטומטיים תעשייתיים ומבטלים את הצורך בהפעלה ידנית- באתר, תוך שיפור משמעותי ביעילות התפעולית. העיצוב המודולרי מאפשר פירוק והחלפה אינדיבידואליים של רכיבים פגיעים כמו להבים כפולים ואטמים, ומבטל את הצורך בפירוק השסתום כולו, ובכך משפר את יעילות התחזוקה ביותר מ-50%. התצורה הסטנדרטית של חלקים פגיעים מקלה על הרכש, מבטיחה עמידות בפני שחיקה ועמידות, מפחיתה את תדירות ההחלפה, ומביאה לרטט נמוך ושיעור כשל נמוך במהלך פעולת הציוד, מה שמאפשר פעולה רציפה-לטווח ארוך.

5. עמידה בלחץ גבוה, פעולה יציבה ואמינה.

לאחר בדיקות חוזק ועייפות בלחץ גבוה-, לחץ העבודה יכול לכסות לחץ אטמוספרי של עד 16MPa, וניתן להתאים אותו לתנאי לחץ בינוניים וגבוהים של Class 600 (כ-10MPa). טווח הטמפרטורות הוא -30 מעלות עד 400 מעלות. זה יכול לפעול ביציבות לאורך זמן בתנאי עבודה מורכבים עם טמפרטורה גבוהה, לחץ גבוה ורטט חזק ללא עיוות או דליפה. הלהב הכפול מאמץ מבנה חיבור קשיח ומצויד בהתקן הגבלה מדויק כדי להבטיח מיקום יציב ולהימנע מסטיית היפוך הנגרמת על ידי תנודות לחץ בינוניות. יחד עם זאת, הוא מבטיח יציבות בלחץ המערכת ומונע תנודות לחץ אוויר ולחץ הידראולי הנגרמות מהיפוך.

6. תואם מאוד, התאמה לצרכים של תעשיות מרובות.

זה יכול להשתלב בצורה חלקה עם מערכות השינוע הפנאומטיות שלנו, המערכות ההידראוליות, ציוד המדידה והמפעילים שלנו, והוא מתאים לדרישות התהליך של תעשיות שונות כגון מכונות הנדסה, כרייה, כימיקלים, בניית ספינות וקווי ייצור אוטומטיים. הוא תומך בהתאמה אישית לא-סטנדרטית ויכול להתאים את מבנה הלהב, חומר האיטום, הקוטר הנומינלי ומהירות ההיפוך בהתאם לדרישות של מאפייני המדיה, תדר היפוך, שטח ההתקנה ושיטת ההנעה כדי לעמוד בתנאי העבודה המותאמים אישית של הלקוחות. יחד עם זאת, הוא תואם לתקנים הידראוליים בינלאומיים וקל לשילוב עם מערכות מרובות-מותגים.

Shanghai Hanye Engineering Technology Co., Ltd מתמחה בבקרת נוזלים וחומרים, תוך התמקדות בנקודות הכאב של היפוך מדיה מדויק. עם "דיוק ויעילות, אנטי-סתימה ועמידה בפני בלאי- ואיטום אמין" כעקרונות הליבה שלה, היא מספקת ללקוחות שסתום מפנה סכין כפול אמין וניתן להתאמה ופתרונות נלווים. לפרמטרים מפורטים, פתרונות התאמת מצב הפעלה או תיאורי מקרה- באתר, אל תהסס לפנות אלינו!
